一、系統概述
隨著工業智能化、自動化、數字大數據廣泛應用,起重機是冶金等行業生產的重點設備,廠礦設備復雜、環境差、安全隱患多等因素更需要進行設備自動化、智能化的升級管理、實現廠區設備無人化、智慧工廠的發展,如何更好的解決行車作業過程中安全運行工作亟待解決,我公司研發的天車安全預警智控管理系統能很好的輔助天車生產過程的精準作業,并進行智能大據處理分析,實時跟蹤識別吊具與工件的距離及設備運行狀況,設定天車作業區警戒區域、危險區域通過AI視頻圖像分析處理,當作業設定區域內進入危險人員進入后系統會及時發出語言閃光報警、并通過擴音喇叭對地喊話、輔助行車駕駛員進行安全駕駛,必要時通過系統對行車進行自動控制,天車安全預警智控系統就是為降低天車運行中存在的危險系數而開發的安全智能控制裝置,確保行車作業區域內無危險人員進入,保證人員生命安全。減少事故發生極大的提高設備操作安全性和生產效率。

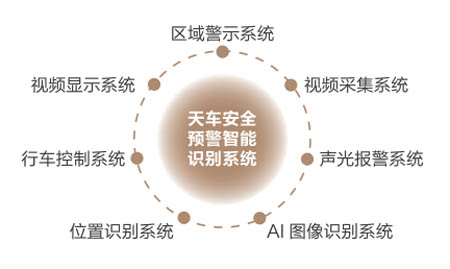

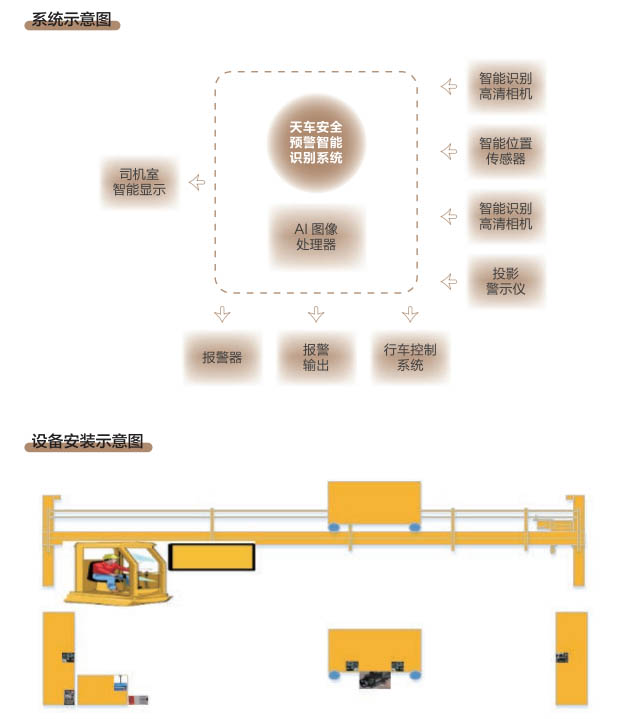

二、系統組成及功能

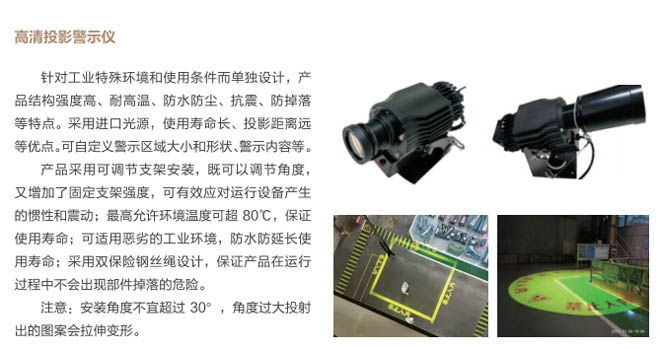

1、區域警示系統:在行車小車底部增加一臺工業警示儀,投影到行車吊鉤下方6米范圍內作為警戒區、4米范圍內作為危險區(警示區域可自行設定區域范圍大小及圖像形狀和文字內容)

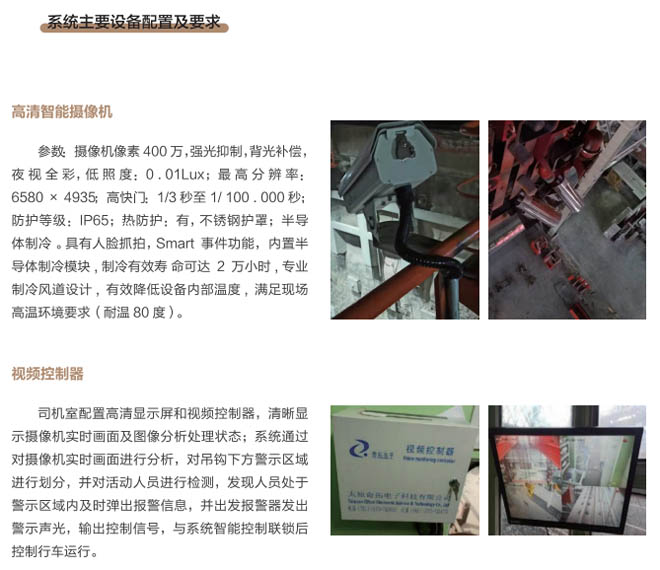

2、視頻采集系統:在大車前后端梁各安裝1個攝像機,照射角度垂直向下,主要目的是全部覆蓋端梁下方區域;在車平臺左側和右側各安裝1個攝像機,角度垂直向下,主要目的是在小車移動過程中全部覆蓋吊鉤下方工作區域。

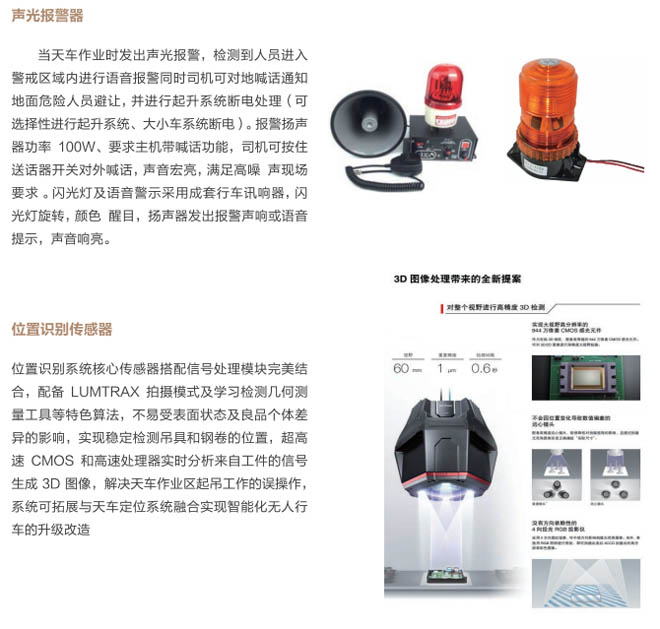

2、聲光報警系統:當行車作業時發出聲光報警、檢測到人員進入警戒區域內進行語音報警同時司機可對地喊話通知地面危險人員避讓離開

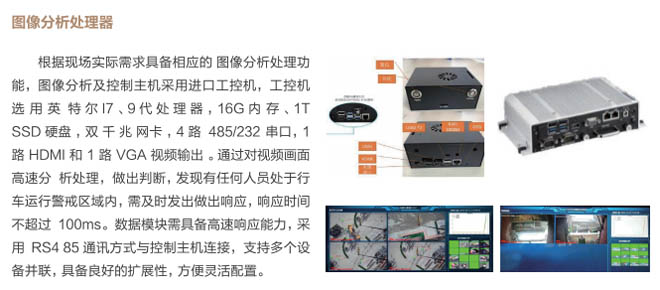

4、圖像識別系統:采用AI技術通過高清攝像機實時監控畫面,設定警戒區域和危險區域,任何人員或移動物體進入系統即可自動識別進行圖像分析處理,及時發送各種指令和信號
5、位置識別系統:采用定位及位置識別最新技術,通過圖像識別傳感器,識別鋼卷和吊具的位置,進行計算和分析判斷吊具與鋼卷具備吊掛和起吊條件,進行語音提示,系統具有自動識別跟蹤鋼卷與吊具的距離,操作工實時掌握清晰的位置及畫面信息,準確無誤的操作,與天車定位系統拓展能達到自動起吊,最終實現智能化、無人化行車的升級改造。該系統能極大的減少操作人員的誤操作,給生產及安全提供有力保障,提高生產效率及設備安全性。

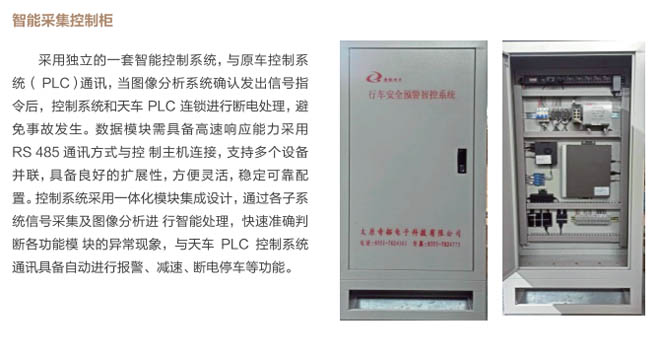

6、行車智控系統:控制系統采用一體化模塊集成設計, 通過各子系統信號采集及圖像分析進 行智能處理,快速準確判斷各功能模 塊的異常現象,與主機PLC控制系統 通訊連接具備自動進行報警、減速、斷電停車等功能,當系統確認發出信號指令后,控制系統和行車PLC連鎖進行斷電處理,避免事故發生。
7、視頻顯示系統:司機室配置工業高清顯示屏, 清晰顯示攝像機實時畫面, 擴展司機視野,
輔助司機準確了解吊物情況, 達到安全吊運目的。
|
|
|
|
